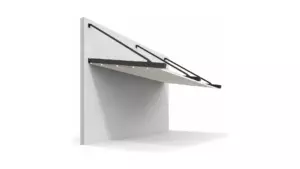

Описание Wall Fly
О модели
Wall Fly подходит для террасы, где нужно менять степень затенения без сезонного демонтажа крыши. Сдвижное полотно закрывает площадку в жаркий день и собирается у края конструкции в ясную погоду.
Пристенная схема связывает крышу с фасадом и не ставит фронтальные колонны в зоне прохода. Жёсткие подвесы тента и приводные балки серии Fly удерживают полотно над площадкой; возможность такого крепления зависит от стены здания.
Ширину, вынос и число модулей определяют для выбранного исполнения. В комплектации отдельно указывают привод, цвет каркаса, полотно и необходимые дополнения. Боковые системы и подсветка не входят в поставку автоматически.
ОСНОВНЫЕ ЭЛЕМЕНТЫ
- алюминиевые несущие элементы пристенной конструкции;
- сдвижное тентовое полотно с поперечными рёбрами;
- направляющие и приводные узлы;
- предусмотренные водосборные элементы.
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
- подсветка в рёбрах тента;
- согласованный цвет каркаса и доступный вариант полотна;
- совместимые боковые экраны или остекление.
Дополнения включаются в комплектацию отдельно.
Технические характеристики Wall Fly
Тип
пристенная односкатная пергола
Серия
Fly
Крыша
сдвижной ПВХ-тент Sattler Blackout
Плотность полотна
760 г/м²
Ширина конструкции
3–13,5 м, 1–3 модуля
Вынос
3–6 м
Фронтальные колонны
не предусмотрены
Приводные балки
Basic 70 × 150 мм, стенка 1,9 мм
Подвесы тента
жёсткие
Открывание крыши
сдвижное
Управление
электропривод по комплектации
Водоотвод
по штатной схеме модели
Конструкция и сдвижная крыша Wall Fly
Конструкция
Wall Fly крепится к стене здания и не имеет фронтальных колонн. Несущие элементы и жёсткие подвесы поддерживают тентовую крышу, сохраняя свободным передний край площадки. Возможность такой схемы зависит от прочности фасада и узлов крепления.
В серии Fly используются приводные балки Basic 70 × 150 мм со стенкой 1,9 мм. При ширине от 3 до 13,5 м конструкция может состоять из одного, двух или трёх модулей. Их число и положение несущих элементов определяют по выбранному размеру.
Сдвижная крыша
Полотно Sattler Blackout из ПВХ плотностью 760 г/м² закреплено на поперечных рёбрах. Тент движется по направляющим и собирается складками при открывании. При закрытой крыше он затеняет террасу, а осадки направляются к предусмотренным водосборным элементам.
Вынос одного ската — до 6 м. Для собранного полотна нужно место у фасада; при выборе высоты конструкции учитываются этот пакет тента, свободный проход и уклон для стока воды.
Управление и оснащение Wall Fly
Управление крышей
Сдвижное полотно Wall Fly перемещается электроприводом. Мощность двигателя и состав автоматики зависят от выноса и числа модулей. Команда на открывание или закрывание передаётся через выбранный орган управления; конкретные пульт и приёмник указываются в комплектации.
При движении крыши должны оставаться свободными направляющие и место, куда собирается пакет тента. Для нескольких секций возможна отдельная схема управления, которую определяют для фактической конфигурации.
Дополнительное оснащение
- Свет. Подсветка в поперечных рёбрах помогает пользоваться террасой вечером; ей требуется питание и место для блока управления.
- Отделка. Цвет алюминиевых элементов и доступный вариант тентового полотна выбираются отдельно.
- Боковые стороны. Совместимые экраны или остекление могут закрывать проёмы, если их крепление не мешает движению крыши.
- Комфорт. Обогрев рассматривается как дополнительная система с собственными требованиями к электропитанию и креплению.
Перечень фактически выбранных устройств фиксируется в спецификации; дополнительные возможности не входят в базовую поставку автоматически.
Монтаж Wall Fly
Что входит в установку
- Замер. Измеряем террасу, высоты и диагонали, отмечаем двери и проходы. Проверяем материал стены и места крепления несущих элементов.
- Крепёж. Определяем подходящие фасадные узлы и закладные под рассчитанные нагрузки. Универсальный крепёж для всех стен не используем.
- Вода и электрика. Согласуем уклон, направление стока и точку выпуска воды. Заранее предусматриваем питание привода и выбранной подсветки.
- Каркас и тент. Закрепляем несущие элементы, выставляем направляющие, устанавливаем поперечные рёбра и тентовое полотно. Проверяем место для сложенного пакета.
- Настройка. Подключаем привод, задаём крайние положения и проверяем движение тента без перекоса и зацеплений.
- Приёмка. Проверяем крепления, состояние полотна и водоотвод. Показываем вам управление и объясняем порядок ухода.
Состав крепежа и подготовительных работ уточняем после осмотра фасада и площадки.
Преимущества Wall Fly
Свободный передний край
Перед террасой нет фронтальных колонн, поэтому выход и обзор остаются открытыми.
Тень по вашему сценарию
Вы выдвигаете тент в жару и собираете его, когда хотите видеть небо.
Площадка у фасада
Пристенная схема помогает перекрыть зону отдыха рядом со зданием.
Несколько модулей
Ширину до 13,5 м можно набрать одним, двумя или тремя модулями.
